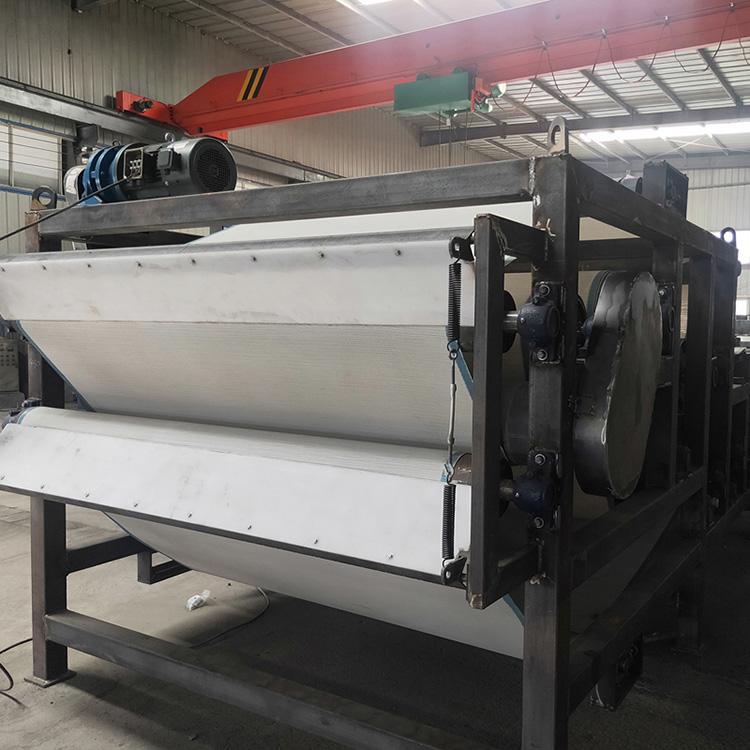

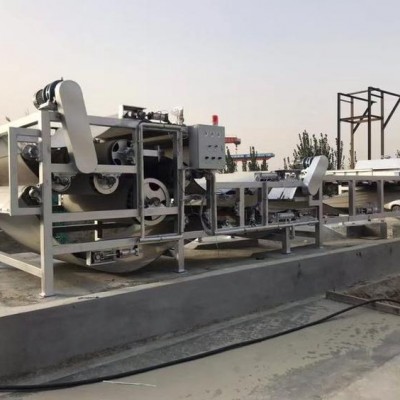

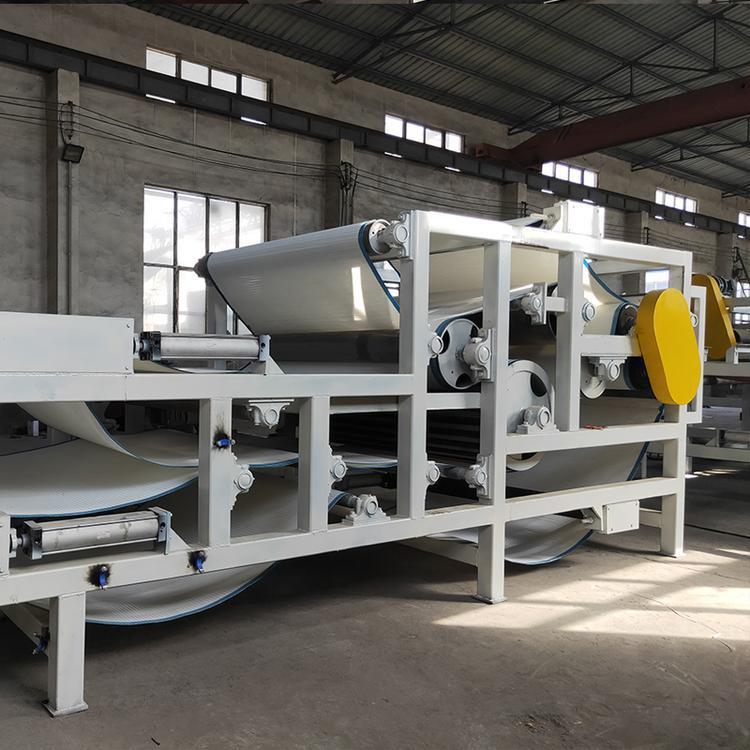

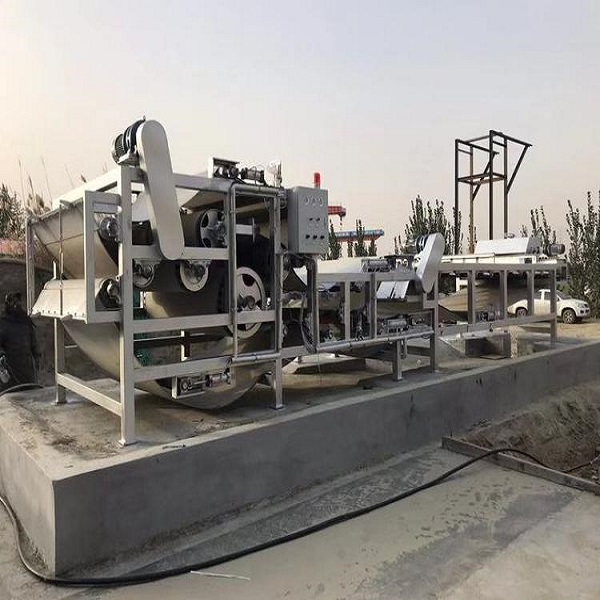

设备组成结构 1、机架：带式压滤机机架主要用来支撑及固定压榨辊系及其它各部件. 2、压榨辊系：是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持，依次经过压榨辊时，在滤带张力作用下形成一由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断增高，污泥中水份逐渐脱除。 3、重力区脱水装置：主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份，流动性变差，为以后的挤压脱水创造条件。 4、楔形区脱水装置：由上下滤带所形成的楔形区对所夹持物料施加挤压力，进行预压脱水，以满足压榨脱水段对物料含液量及流动性的要求。 5、滤带：是带式压榨过滤机的主要组成部分，污泥的固相与液相的分离过程均以上、下滤带为过滤介质，在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。 6、滤带调整装置：由执行部件：气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏，从而保证带式压榨过滤机的连续性和稳定性。 7、滤带清洗装置：由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时，连续经过清洗装置，受喷淋器喷出的压力水冲击，残留在滤带上的物料在压力水作用下与滤带脱离，使滤带再生，为下一个脱水过程做准备。 8、滤带张紧装置：由张紧缸、张紧辊及同步机构组成，其作用是将滤带张紧，并为压榨脱水的压榨力的生产提供必要的张力条件，其张力大小的调节可通过调节气压系统的张紧缸的气压来实现。 9、卸料装置：由刮刀板、刀架、卸料辊等组成，其作用是将脱水后的滤饼与滤带剥离，达到卸料的目的。 10、传动装置：由电机、减速机、齿轮传动机构等组成，它是滤带行走的动力来源，并能够通过调节减速机转速，满足工艺上不同带速的要求。 11、气压系统：该系统主要是由动力源（储气罐、电机、气泵等），执行元器件（气缸）及气压控制元件（包括压力继电器、压力流量及方向控制阀）等组成。通过气压控制元件，控制空气压力，流量及方向，保证气压执行元件具有一定的推力和速度，并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。
故障分析： 故障：压滤液或清洗水悬浮物过多。 原因：滤网透水间隙孔过大或絮凝不充分。 解决方法：更换滤网,检查絮凝剂选用是否恰当,溶解浓度是否过高或低。 故障：滤网清洗不干净。 原因：喷嘴堵塞,或水压水量不够,或絮凝效果不佳。 解决方法：疏通喷嘴,更换清洗水泵,检查絮凝效果。 故障：污泥絮凝效果差。 原因：污泥同絮凝液混合比不正确,絮凝液浓渡偏低,污泥浓度过高。 解决方法：检查絮凝液浓度,调节加药量,更换絮凝剂品种和质量。
服务承诺： 电话支持是指客户在使用设备过程中遇到疑难问题或者设备出现不正常状态时，通过电话或传真向公司寻求技术支持和帮助。公司在确认客户的服务请求后，将安排技术人员在规定的时间内（即响应时间）通过电话帮助需求方进行故障定位，并提出解决办法，最终指导客户排除设备故障。 现场支持和故障恢复承诺 现场支持是指客户在使用设备过程中遇到疑难问题或设备出现不正常状态时，通过电话或传真向公司寻求技术支持和帮助。公司在确认客户的服务请求后，如果不能通过电话进行故障诊断和解决的故障现象，将立即派遣技术人员赶赴现场进行处理，最终进行解决。
